Leica Mojo 3D
Mojo3D – это флагман линейки навигационных систем Leica Geosystems, прибор с самым богатым и «продвинутым» на сегодняшний день функционалом, призванный поднять сельхозпроизводство на совершенно новый технологический уровень. Обладая мощным металлическим корпусом, mojo3D идеально подходит для суровых полевых условий работы, не боится ни пыли, ни влаги, надежное шаровое крепление выдерживает любые физические нагрузки. Спектр применения mojo3D впечатляет: от простого курсоуказателя до автопилота с RTK-точностью, работа в GPS и ГЛОНАСС системах и управление гидроблоком трактора через шину CAN (требуется активация специального кода – услуга платная), возможно использование отключения секций опрыскивателя, мониторинг техники и запись треков с возможностью их последующего отслеживания в записанном виде, онлайн-связь с механизатором и удаленный сервис, без необходимости срочного выезда в поле.
Комплектация:
Экран:
Вождениe:
Управление секциями:
Автоматическое управление:
Для организации автоматического управления на базе mojo3D необходимо выбрать тип автоматического управления:
Изображение программы настройки автопилота:
Точная настройка осуществляется в движении. Синими стрелками оператор выбирает величину каждого настраиваемого параметра так, чтобы отклонения, регистрируемые в правом окне, были минимальны.
После окончания настройки всех параметров необходимо сохранить их нажатием кнопки с зеленой галочкой.
Дистанционная поддержка Virtual Wrench™
В каждый используемый Вами прибор мы вставляем сим-карту, и прибор находится постоянно в сети интернет. С помощью простого бесплатного интерфейса Virtual Wrench™ вы можете осуществлять:
Программное обеспечение mojo3D постоянно обновляется. Вы можете скачать самую последнюю версию . Там же Вы найдете подробную инструкцию по прошивке прибора.
Комплектация:
- Экран mojo3D;
- GPS патч-антенна (для работы в системе ГЛОНАСС следует дополнительно приобрести большую антенну Leica GeoPro);
- GSM-антенна;
- Крепление в кабину;
- Инструкция;
- Стандартный провод питания.
Антивандальная конструкция для работы в поле:
- Цветные уникальные штекеры, в которые подключаются только нужные кабели;
- Металлический, пыле- и влагостойкий корпус;
- Крепление в кабине;
- Стандартные кабели и штекеры, которые можно легко найти в России.

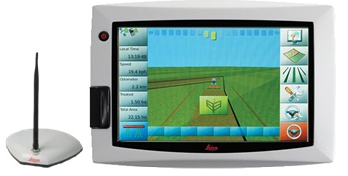

Экран:
- 18-ти сантиметровый цветной сенсорный экран с высококачественной 3D-графикой
- Логично построенное и меню в ассоциативных иконках;
- Русский язык;
- 3D-изображения поля или традиционный вид трактора сверху;
- Удобный индикатор уклонения от рабочей линии;
- Закрашивание обработанного поля;
- Сохранение данных обработки в формате kml, перенос данных с системы на систему, просмотр на компьютере;
- Гибкая настройка под конкретную технику;
- Дистанционный сервис Virtual Wrench™;
- Сохранение и обновление конфигураций;
- Вывод данных CAN-шины на экран и сохранение их в новом сервисе Virtual Vista.

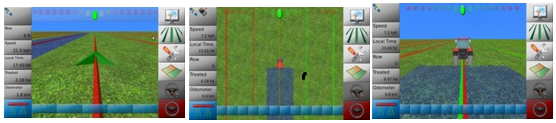

Вождениe:
- Движение по параллельным прямым А-В;
- Движение по прямым А + угол (для слаженной работы нескольких агрегатов на одном поле);
- Движение по контурным линиям А-В (параллельные кривые);
- Движение по кругу;
- Ultimate curve (свободная кривая), создана для полей с препятствиями или искусственными неровностями.

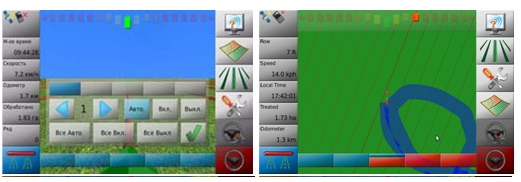

Управление секциями:
- Параметры управления секциями;
- Автоматическое отключение секций;
- Управление секциями в процессе опрыскивания;
- Автоматическое отключение секций.
Автоматическое управление:
Для организации автоматического управления на базе mojo3D необходимо выбрать тип автоматического управления:

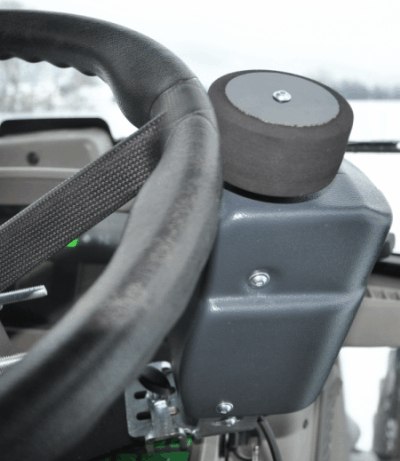

- Управление с использованием подруливающего устройства Leica Quick Steer и гироскопа Leica Twist;
- Для тракторов, подготовленных к автопилоту - управление через сигналы шины CAN гидроблоком трактора (требуется активация специального кода);
- Если требуется гидравлический автопилот, а трактор неподготовлен – использование блока гидравлических клапанов SteerDirect от Leica Geosystems.

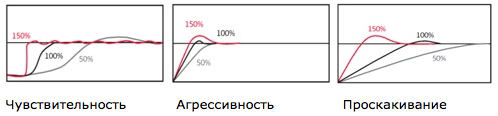

Настройка автоматического управления в mojo3D зависит от выбранного оборудования рулевого управления и типа транспортного средства и осуществляется регулировкой четырех параметров: чувствительности, агрессивности, проскакивания и подстройки скорости. В общем случае, точную настройку автопилота нужно произвести один раз при установке. При дальнейшей работе есть возможность при необходимости подстройки параметра чувствительности.

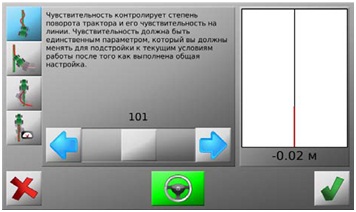

Изображение программы настройки автопилота:
Точная настройка осуществляется в движении. Синими стрелками оператор выбирает величину каждого настраиваемого параметра так, чтобы отклонения, регистрируемые в правом окне, были минимальны.
После окончания настройки всех параметров необходимо сохранить их нажатием кнопки с зеленой галочкой.
Дистанционная поддержка Virtual Wrench™
В каждый используемый Вами прибор мы вставляем сим-карту, и прибор находится постоянно в сети интернет. С помощью простого бесплатного интерфейса Virtual Wrench™ вы можете осуществлять:
- Сервис в режиме реального времени без выезда сервисника к оборудованию;
- Возможность дистанционного обновления программного обеспечения и активации дополнительных функций;
- Дистанционный контроль работы.
Программное обеспечение mojo3D постоянно обновляется. Вы можете скачать самую последнюю версию . Там же Вы найдете подробную инструкцию по прошивке прибора.
